Art.-Nr. 370
mit Stoffblasen in Rugbyform (Patent)
für Sperrungen DN 80 bis DN 300 bei Sperrdrücken bis
500 mbar
(Dimensionsabhängig), siehe Tabelle
=> Blasendrucktabelle
für Stoffblasen
oder mit MDS-Blasen
(Patent)
DVGW Reg.-Nr.: DG-4521BQ0279
für Sperrungen DN 80 bis DN 250 bei Sperrdrücken bis 1
bar
auch für Fernheiz-Leitungen (auf Anfrage)
Produktbeschreibung:

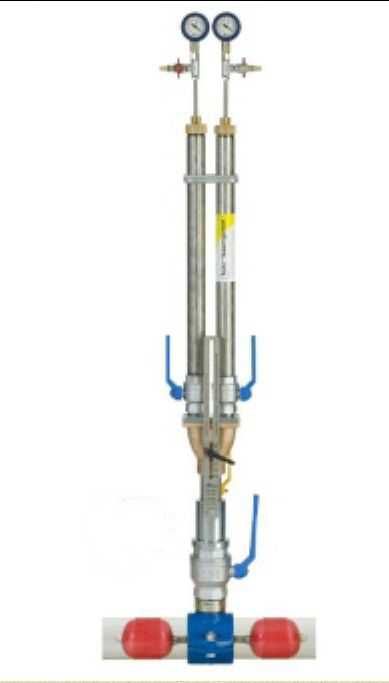

Das Zweifachblasensetzgerät ist bestimmt zum Sperren
von Gas-Rohrleitungen der Dimension DN 80 - 300.
Funktionsbeschreibung:
Nach Verschweißen einer Aufschweißmuffe oder
Montage einer Blasensetzschelle (2 1/2“ AG x 2“ IG)
auf die Rohrleitung, wird hierauf eine Schleuse
montiert. Durch diese Schleuse wird ohne Gasaustritt die
Rohrleitung angebohrt und die Bohrspäne entfernt. Das
Blasensetzgerät wird auf die Schleuse montiert, das
Blasensetzrohr durch die Schleuse in die Rohrleitung
eingebracht und die Blasen durch das Gerät in die
Rohrleitung eingeschoben. Die Blasen werden über die
Gestänge befüllt. Nach Aufhebung der Sperrung wird über
die Schleuse ein Stopfen in das Innengewinde der Muffe
bzw. Schelle eingeschraubt und die Schleuse demontiert.
